Die Markt für Spritzgusskunststoffe ist eines der größten Fertigungssegmente der Weltwirtschaft. Im Wert von ca 385 Milliarden US-Dollar im Jahr 2023 Es wird prognostiziert, dass es bis 2030 510–530 Milliarden US-Dollar erreichen wird, bei einer durchschnittlichen jährlichen Wachstumsrate von etwa 4,5–5,0 %. Das Spritzgießen macht volumenmäßig etwa 32 % der gesamten Kunststoffverarbeitung weltweit aus – mehr als jedes andere einzelne Formverfahren – und betrifft nahezu jede Produktkategorie, von Automobilkomponenten und medizinischen Geräten bis hin zu Unterhaltungselektronik, Verpackungen und Baubeschlägen.
Die geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.
Die five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.
Die Werkzeugkosten sind die bedeutendste Vorabinvestition in ein Spritzgussprojekt und bestimmen am häufigsten, ob ein Design bei einem bestimmten Produktionsvolumen kommerziell realisierbar ist. Wie viel kostet eine Kunststoffspritzgussform? hängt von der Teilegröße, der geometrischen Komplexität, der Anzahl der Hohlräume, der Stahlsorte und davon ab, ob es im Inland oder im Ausland hergestellt wird.
Als funktionierender Referenzrahmen:
Die largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.
Ein kritischer Punkt, der bei Kostendiskussionen oft übersehen wird: der fortgeführte Anschaffungskosten pro Teil – Gesamtwerkzeugkosten dividiert durch Produktionsvolumen – ist weitaus relevanter als die absolute Werkzeuganzahl. Ein Werkzeug im Wert von 50.000 US-Dollar, das 500.000 Teile herstellt, erhöht die Kosten um 0,10 US-Dollar pro Teil. Bei der Herstellung von 10.000 Teilen fallen 5,00 $ pro Teil an. Bei kleinen Stückzahlen übersteigen die Werkzeugkosten pro Teil oft die Material- und Formkosten zusammen, weshalb kurzfristige Alternativen (Softtooling, 3D-gedruckte Werkzeuge, bearbeitete Prototypen) unterhalb bestimmter Volumenschwellen wirtschaftlich sinnvoll sind.
Oberflächenveredelung durch Spritzguss wird anhand standardisierter Bewertungssysteme spezifiziert – am häufigsten die SPI-Oberflächenstandards (Society of the Plastics Industry) in Nordamerika und der VDI 3400-Standard in Europa und Asien. Die beiden Systeme decken den gleichen Bereich der Oberflächenqualität ab, verwenden jedoch unterschiedliche Maßstäbe und sind ohne Konvertierungsreferenz nicht direkt austauschbar.
Die SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:
Über die Oberflächenbeschaffenheit des Stahls hinaus wird die erreichbare Teileoberfläche von der Materialauswahl, der Schmelzetemperatur, der Einspritzgeschwindigkeit und der Formtemperatur beeinflusst. Hochglanzoberflächen erfordern höhere Formtemperaturen (was die Nachbildung der polierten Stahloberfläche verbessert), langsamere Füllgeschwindigkeiten (die durch Scherung verursachte Trübungen reduzieren) und Materialien mit niedriger Schmelzviskosität und gutem Fließvermögen. ABS- und PC/ABS-Mischungen reproduzieren hochglänzende Oberflächen gut; glasfaserverstärkte Sorten erzeugen eine Oberfläche, die auch durch Polieren des Stahls nicht beseitigt werden kann, da die Glasfasern leicht hervorstehen, da das Harz beim Abkühlen um sie herum schrumpft.
Die Textur – sei es durch Säureätzen (Mold-Tech und gleichwertige Systeme) oder EDM (elektrische Entladungsbearbeitung) – muss mit einem ausreichenden Entformungswinkel spezifiziert werden, um das Auswerfen des Teils ohne Schleifspuren zu ermöglichen. Die Standardregel lautet 1° zusätzlicher Formschräge pro 0,025 mm Strukturtiefe — eine tiefe Ledernarbenstruktur, die auf Oberflächen mit starker Struktur eine Formschräge von 3° oder mehr erfordert, um ein Einreißen der Oberfläche beim Auswerfen zu verhindern.
Brandflecken beim Spritzgießen erscheinen als dunkelbraune, schwarze oder verkohlte Verfärbungen auf der Teileoberfläche, typischerweise an der letzten Stelle, an der die Kavität ausgefüllt werden soll, oder an Stellen, an denen eingeschlossene Luft nicht entweichen kann. Sie gehören zu den häufigsten und aufschlussreichsten Spritzgussfehlern, da ihre Lage spezifische Informationen über das Strömungsbild und den Entlüftungszustand des Werkzeugs verrät.
Die most common mechanism behind burn marks is the Dieseleffekt : Während die Schmelzfront durch den Hohlraum vordringt und die Luft vor ihr komprimiert, erwärmt sich die Luft adiabatisch – der gleiche Mechanismus wie bei der Kompressionszündung eines Dieselmotors. Wenn die Druckluft nicht durch Entlüftungsöffnungen entweichen kann, bevor die Schmelzfront sie erreicht, steigt die Lufttemperatur auf 300–400 °C oder mehr, was ausreicht, um die meisten technischen Thermoplaste zu zersetzen und zu verkohlen. Der Brandfleck entsteht genau an der Stelle, an der die Luftblase eingeschlossen war.
Spritzgießen in Kleinserien – auch Kleinserien- oder Brückenspritzguss genannt – bezieht sich auf Produktionsläufe, die typischerweise einige hundert bis 10.000–25.000 Teile umfassen, wobei Werkzeuge verwendet werden, die speziell darauf ausgelegt sind, die Vorlaufkosten zu minimieren, anstatt die Zyklusrate und Langlebigkeit zu maximieren. Es nimmt den Produktionsraum zwischen dem 3D-Druck (wirtschaftlich unter ca. 100 Teilen für komplexe Geometrien) und dem vollserienmäßigen Spritzguss (wirtschaftlich über 25.000–50.000 Teile für die meisten Anwendungen) ein.

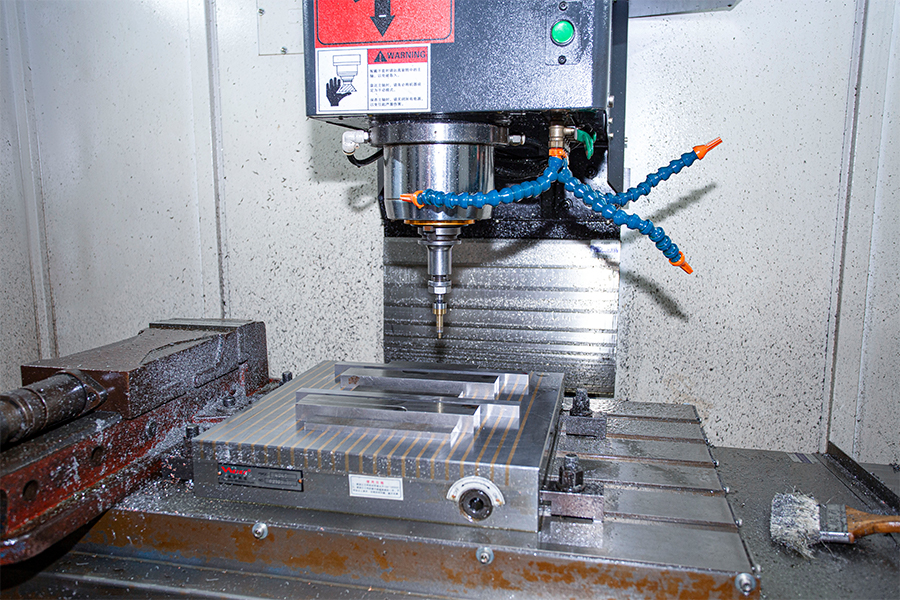

Die enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.
Das Spritzgießen in Kleinserien ist die richtige Wahl für: Marktvalidierung vor dem Einsatz von Werkzeugen für die komplette Produktion; Brückenproduktion während der Herstellung von Produktionswerkzeugen mit langer Vorlaufzeit; Ersatzteile für ältere Produkte, bei denen die Gesamtnachfrage die Investition in harte Werkzeuge nicht rechtfertigt; und klinische oder behördliche Versuchsmengen in der Entwicklung medizinischer Geräte, bei denen Designänderungen vor der endgültigen Zulassung wahrscheinlich sind.
Die key process discipline in short-run molding is Design für Aluminiumwerkzeuge : Vermeiden Sie sehr scharfe Innenecken (Spannungskonzentration ist bei Aluminium schwerwiegender als bei gehärtetem Stahl), Minimierung von Nebeneinwirkungen nach Möglichkeit (jede Einwirkung stellt eine Verschleißfläche dar) und von Anfang an angemessene Entformungsschrägen entwerfen, anstatt zu versuchen, sie nachzurüsten. Teile, die im Hinblick auf Kleinserienwerkzeuge entworfen wurden, können oft mit minimalen Designänderungen auf Produktionswerkzeuge umgestellt werden; Teile, die von Anfang an unter der Annahme harter Werkzeuge entworfen wurden, können manchmal überhaupt nicht wirtschaftlich in Aluminium reproduziert werden.
Beim Umspritzen und beim Umspritzen handelt es sich um Verfahren, bei denen zwei oder mehr Materialien zu einem einzigen Formteil kombiniert werden. Sie unterscheiden sich jedoch grundlegend darin, was das Sekundärmaterial umschließt und wie der Prozess abläuft. Verständnis die Unterschiede zwischen Insert-Molding und Überformen ist für die Auswahl des richtigen Prozesses bei der Konstruktion von Teilen aus mehreren Materialien von entscheidender Bedeutung.
In Einlegeformteil , wird vor dem Einspritzen eine vorgeformte Komponente – meist ein Metalleinsatz wie eine Messingmutter mit Gewinde, ein Stahlstift, ein elektrischer Kontakt oder eine gestanzte Metallhalterung – in den Formhohlraum eingelegt. Der geschmolzene Kunststoff wird dann um und über den Einsatz gespritzt und verkapselt ihn, während der Kunststoff erstarrt. Das Ergebnis ist eine einzelne Komponente, bei der der Metalleinsatz dauerhaft und präzise im Kunststoffteil positioniert ist, wobei der Kunststoff in Hinterschneidungen oder durch Löcher im Einsatz fließt, um eine mechanische Verriegelung zu schaffen, die Auszugs- und Drehmomentbelastungen widersteht.
Umspritzen wird überall dort eingesetzt, wo ein Kunststoffteil die mechanischen Eigenschaften von Metall an einer bestimmten Schnittstelle benötigt – Gewindeverbindungen, die wiederholtem Auf- und Abbau standhalten müssen, elektrische Anschlüsse, die Leitfähigkeit erfordern, Lagerflächen, die eine Härte erfordern, die der Kunststoff nicht bieten kann. Durch das Verfahren entfällt das sekundäre Einpressen oder Einsetzen von Metalleinsätzen durch Ultraschall, was die Montagekosten senkt und die Beständigkeit der Auszugsfestigkeit verbessert.
In Überformen Dabei wird ein zuvor geformtes Kunststoffsubstrat (das Erstspritzteil) in eine zweite Form gelegt und ein zweites thermoplastisches Material – typischerweise ein weicheres TPE, TPU oder Elastomer – über und um bestimmte Oberflächen des Substrats herum gespritzt. Die beiden Kunststoffe verbinden sich an ihrer Grenzfläche entweder chemisch (durch Materialkompatibilität und Verarbeitungsbedingungen) oder mechanisch (durch ineinandergreifende Geometrie).
Umspritzen wird verwendet, um starren Gehäusen (Elektrowerkzeuge, Griffe medizinischer Geräte, Unterhaltungselektronik) Soft-Touch-Griffflächen hinzuzufügen, zweifarbige oder aus zwei Materialien bestehende ästhetische Komponenten zu erzeugen, starren Strukturteilen nachgiebige Dichtungsmerkmale hinzuzufügen und Vibrationsdämpfung oder Polsterung in ein hartes Substrat zu integrieren. Der weiche Griff eines Zahnbürstengriffs, das gummierte Gehäuse eines Handscanners und der Dual-Durometer-Griff eines chirurgischen Instruments sind allesamt umspritzte Komponenten.
| Attribut | Insert Molding | Overmolding |
|---|---|---|
| Sekundärmaterial | Metall-, Keramik- oder vorgeformte Komponente | Diermoplastic elastomer or second plastic |
| Prozessablauf | Einsatz in Form eingelegt → Kunststoff umspritzt | Kunststoff im ersten Schuss geformt → in die zweite Form überführt → zweites Material eingespritzt |
| Bindungstyp | Mechanische Verriegelung (Kunststoff fließt in die Einsatzgeometrie) | Chemische Verbindung und/oder mechanische Verbindung zwischen zwei Kunststoffen |
| Hauptzweck | Metallfunktion integrieren (Fäden, Leitfähigkeit, Härte) | Fügen Sie Soft-Touch, Farbe, Versiegelung oder Vibrationsdämpfung hinzu |
| Werkzeugbedarf | Einzelform mit Einlegevorrichtung | Zwei Formen (First-Shot-Overmold) oder Two-Shot-Maschine |
| Typische Anwendungen | Elektroniksteckverbinder, Gewindegehäuse, medizinische Geräte | Griffe für Elektrowerkzeuge, medizinische Griffe, Gehäuse für Konsumgüter |
Die choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.
Qualitätskontrolle in der Kunststoffherstellung arbeitet auf drei Ebenen: Eingangsprüfung des Materials, In-Prozess-Überwachung und Ausgangsprüfung der Teile. Jede Ebene befasst sich mit unterschiedlichen Fehlerarten und zusammen bildet sie das Qualitätsmanagementsystem, das bestimmt, ob ein geformtes Produkt dauerhaft den Spezifikationen entspricht.
Harzeigenschaften – Schmelzindex (MFI), Feuchtigkeitsgehalt, Farbe und Rückverfolgbarkeit der Charge – müssen vor Produktionsbeginn anhand der Materialspezifikation überprüft werden. Eine MFI-Abweichung von ±10–15 % von der Nennspezifikation kann zu erheblichen Füll-, Sink- und Maßabweichungen im Formteil führen. Der Feuchtigkeitsgehalt ist für hygroskopische Materialien von entscheidender Bedeutung: Nylon, PC, PET und ABS absorbieren Luftfeuchtigkeit und müssen vor dem Formen auf einen Wert unterhalb des angegebenen Feuchtigkeitsgehalts (typischerweise 0,02–0,15 % je nach Material) getrocknet werden. Beim Fließen von ungetrocknetem hygroskopischem Harz entstehen Spreizspuren, Blasen und ein verringertes Molekulargewicht – Mängel, die in der Presse nicht korrigiert werden können.
Moderne Spritzgießmaschinen erfassen Prozessdaten – Werkzeuginnendruck, Schmelzetemperatur, Einspritzgeschwindigkeitsprofil, Abkühlzeit, Schließkraft – zyklusweise. Die auf wichtige Prozessparameter angewendete statistische Prozesskontrolle (SPC) identifiziert Abweichungen, bevor sie zu Produktionsfehlern führen, und nicht erst danach. Hohlraumdrucksensoren – in der Form montierte piezoelektrische Wandler – liefern eine direkte Rückmeldung über den Füll- und Packungszustand innerhalb der Form, die zuverlässiger mit der Teilequalität korreliert als der Zylinderdruck allein. Teile, die in Zyklen hergestellt werden, bei denen der Werkzeuginnendruck vom festgelegten Prozessfenster abweicht, können automatisch von einem Teiletrenner aussortiert werden, bevor sie den Prüfbereich erreichen.
Die quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
